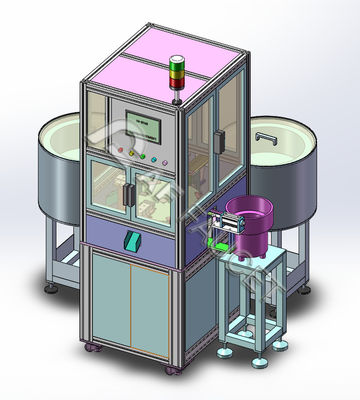

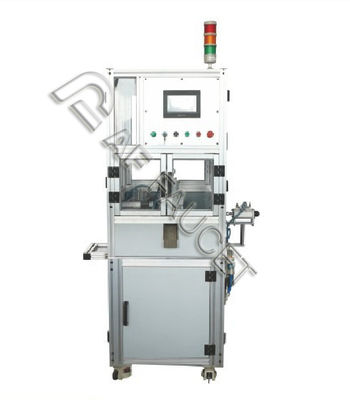

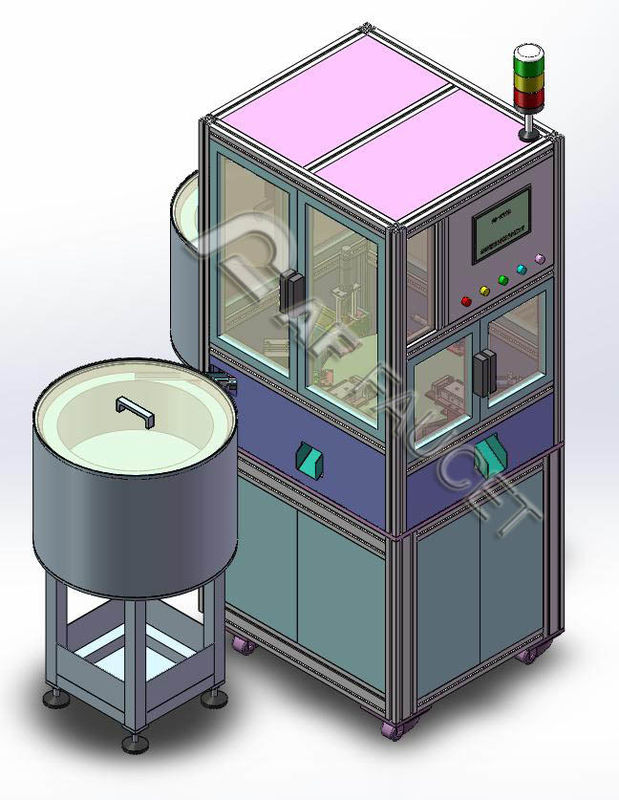

RTAF-CA009-HFHR-الخرسانة صنبور غطاء معالجة الدوار تجميع الآلي

مقدمة

يمكن لهذه الآلة المصممة حصريًا تجميع القاعدة والمقبض والدبابيس. المساواة والتشكيل تلقائيًا، التغذية والتجميع والتفريغ وما إلى ذلك. برنامج HMI مستقر وسهل للعمل والتحكم.

1خط التجميع هذا مناسب لتجميع قاعدة و مقبض و دبوس الكارتريز السيراميكي φ25 و φ35 و φ40 ملم.

2يعمل بشكل مستقر لمدة 20 ساعة بدون توقف

3وقت الدورة: 2.5S / وحدة 10000 مجموعة / 8 ساعات

4هذا خط التجميع هو صديقة للبيئة، التكنولوجيا الخضراء.

إجراءات التجميع

1# تجميع القاعدة

2# التعامل مع جمع

3# الوظائف الشاغرة

4# تجميع الدبوس

5# الكشف

6# محطة تفريغ المنتجات المؤهلة

7# الوظائف الشاغرة

8# محطة تفريغ المنتجات غير المؤهلة

الوحدات الرئيسية

1. نظام التسوية والتشكيل: يحتوي على لوحة تخزين ، قاعدة ، وحدة تحكم ، وما إلى ذلك. يتم نقل جميع الأجزاء الثلاثة بشكل منفصل إلى الموقع المحدد بواسطة لوحات تغذية مستقلة.

2 نظام التغذية: الأسطوانة، الهياكل الميكانيكية، الخ آلية التغذية تنقل الأجزاء إلى الموقف الحادة واحدة تلو الأخرى وتستعد للتجميع.

3نظام النقل: يحتوي على محرك، جهاز تحكم، مصعد قطعة العمل، تحديد المواقع الضوئية، وغيرها من الأجزاء الميكانيكية. بعد بدء تشغيل المعدات،وضع نظام التسوية والتشكيل جميع المنتجات في مجموعات ونقلها عن طريق نظام التغذية إلى مناطق الموقع ليتم تجميعها.

4نظام التشغيل والتحكم: PLC + شاشة لمسة

بيئة العمل

درجة حرارة بيئة العمل: 0 ≤ 45 °C

الرطوبة: 20 ≤ 90% RH

مصدر الطاقة: 220VAC، 50Hz، 2KVA

الهواء المضغوط: 2 kgf/cm، التسامح: ±10%؛

مساحة التثبيت: 1400mmX1400mmX1900mm

لا منطقة مغناطيسية قوية، ولا غازات ضارة في ورشة العمل

نحن نقدم خطوط مخصصة وفقًا لمنتجات العميل ، وسرعة الإنتاج ، وخطة تخطيط الورشة ، يرجى الاتصال بنا للحصول على استشارة مجانية. خدمة مفتوحة المفتاح متاحة.
