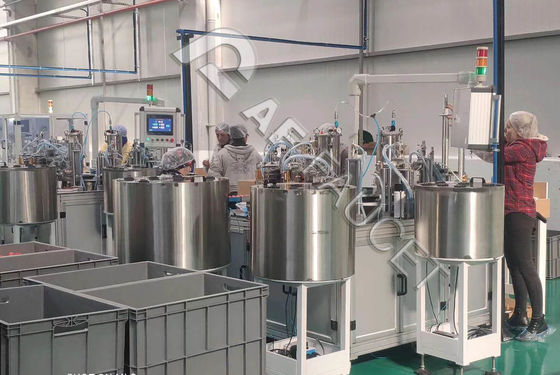

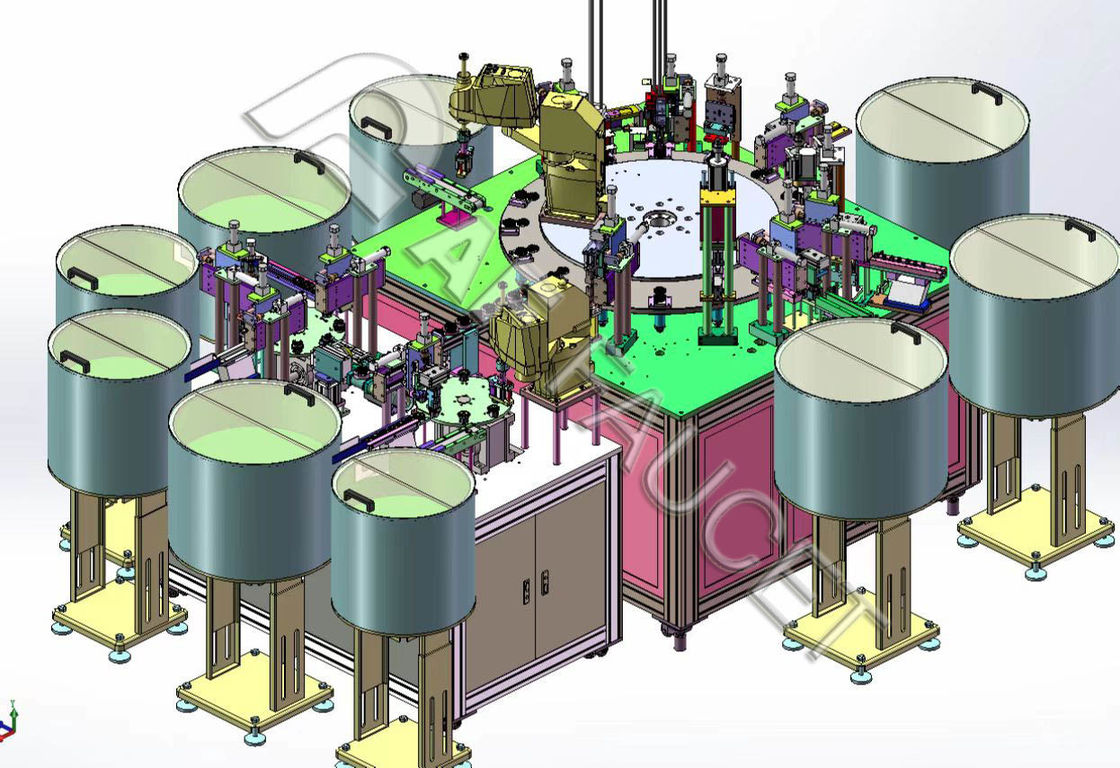

RTAF-CA004-F بطاقة المقابس المربعة ذات القدم المسطحة تجمع محطة العمل تلقائيًا

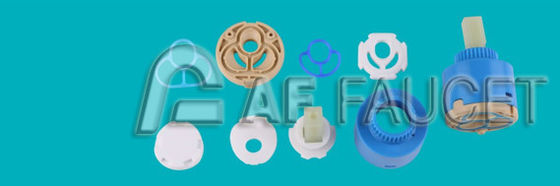

إنها محطة عمل حقيقية لخط التجميع التلقائي بالكامل ، بما في ذلك صمامات القلب ذات الأقدام المسطحة الداخلية والخواتم الختامية الخارجية.
العملية بأكملها يتم تشغيلها من قبل عامل واحد فقط.

الإنتاجية: 500~900 وحدة/ساعة

الطاقة العاملة: 220VAC، 2.5KW، استهلاك الهواء القصوى: 0.12L/hr

المكونات الإلكترونية الرئيسية

الروبوت: اليابانية إيبسون سكارا (( 4 محاور) الروبوت والكاميرا

مكونات FESTO الروحية أو العلامة التجارية SMC.

نظام التحكم: Omron PLC + 10 "شاشة لمسة

أجهزة الاستشعار: كايكن أو المانيا سيك أو اليابان أومرون

القاسم: نماذج عالية الدقة

الملفات الشخصية: ماركة شانغهاي مايكي

مضخات النفط: العلامة التجارية الصينية

إجراءات التجميع:

1# أقراص السيراميك (أعلى)

2# وضع الديكس

3# تحميل لوحة القيادة

4# تثبيت لوحة القيادة

5# الزيت (الدهون) على الأقراص السيراميكية

6# تحميل الدوار

7# تحميل قذيفة الجسم

8# تثبيت قذيفة الجسم

9# عملية التجميع الميكانيكي

10# تفريغ المنتج النهائي

11# قاعدة القدم العالية

12# حلقة O الكبيرة

13# قاعدة القدم المسطحة

14# حلقة الختم الداخلية

15# التفتيش

16# القرص السيراميكي (القاعدة/الأسفل)

بيئة العمل

درجة حرارة بيئة العمل: 0 ≤ 45 °C

الرطوبة: 20 ≤ 90% RH

مصدر الطاقة: 220VAC، 50Hz، 6KVA أحادي المرحلة

الهواء المضغوط: 3kgf/cm، التسامح: ±10%؛
الحد الأقصى للاستهلاك: 0.12L/hr

مساحة التثبيت: 3500mmX3500mmX1900mm

لا منطقة مغناطيسية قوية، ولا غازات ضارة في ورشة العمل

نحن نقدم خطوط مخصصة وفقًا لمنتجات العميل ، وسرعة الإنتاج ، وخطة تخطيط الورشة ، يرجى الاتصال بنا للحصول على استشارة مجانية. خدمة مفتوحة المفتاح متاحة.
