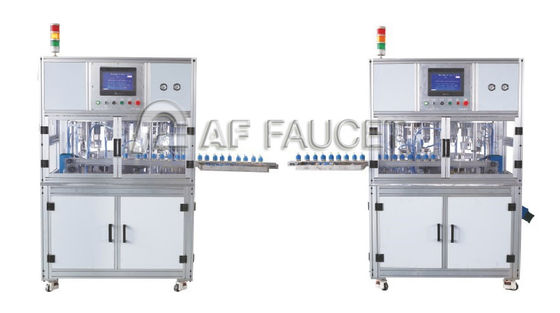

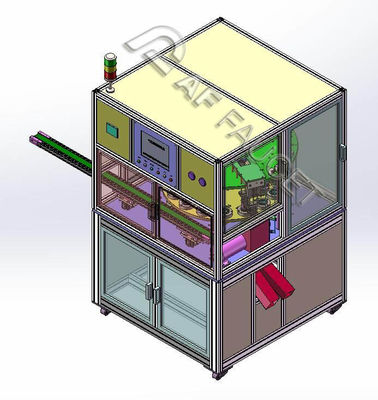

RTAF-CA006-HFI-آلة التفتيش الآلية بالكامل للصمامات القدم العالية والسطحية

هذه آلة الاختبار مصممة حصراً للكشف عن تسرب الهواء والعزمة للخرطوشات السيراميكية.

• الكشف عن ضيق الهواء (اختبار تسرب الهواء): أدخل الغاز إلى منفذ مدخل الصمام. According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• الكشف عن عزم الدوران من الكارتريدج: مع نظام الخدمة مع مستشعر وعزم الدوران للقلب الصمام للكشف عما إذا كان المنتج مؤهلا.

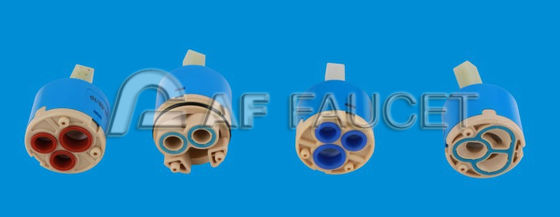

1التطبيق: فحص الجودة لخرطوشات السيراميكية 25/35/40 ملم (نماذج القدم العالية والقدم المسطحة): تسرب، عزم الدوران، الخ

2يعمل بشكل مستقر لمدة 20 ساعة بدون توقف

3وقت دورة الاختبار: 8 ثواني، اعتمادا على معيار الاختبار للعميل. الإنتاجية: 3000 ~ 3400 مجموعة / 8 ساعات

4يتم التقاط قطع العمل إلى الخط من قبل المتحكم ويتم تخصيص الوقت المكتشف وفقًا لطلبات العميل.

5هذه آلة الاختبار صديقة للبيئة، تكنولوجيا خضراء.

الوحدات الرئيسية

1نظام التحميل: يتضمن نظام التغذية هذا محركا، شريط نقل، آلية تقسيم، جهاز تقسيم، الخ. يتم وضع الخرطوشات والمقبضات في الاتجاه المطلوب يدويا،ثم نقلت إلى محطة عمل المتحكم، المتحكم يلتقط الأقراص إلى منطقة الكشف ويستكمل عمل التحميل.

2نظام الكشف: أداة التسرب، المحلل، أداة جمع البيانات، مستشعر القوة، نظام الخدمة، جهاز الإرسال، جامع البيانات، عرض البيانات، الخ.جهاز التسرب ومستشعر القوة ينقلون المتغيرات المكتشفة إلى جهاز الإرسال من خلال المحلل، جمع البيانات، الخ، البيانات التي تم استلامها من قبل جهاز الإرسال ومن ثم تم تحديدها من قبل معالج مركزي PLC لإكمال عملية الكشف.

3نظام النقل: يتكون هذا النظام من محرك، وقسمة، ومدير، وأجهزة التثبيت، وموقع الكهروضوئي، وأجزاء ميكانيكية أخرى.

ج: بدأت الآلة في العمل، ويقوم معالجة التغذية بأخذ الخرطوشات ووضعها في محطة التحميل المنقسمة.

ب: بعد اجتياز اختبار جميع محطات الكشف السبعة: فحص التسرب والعزم،يلتقط معالج التحميل المنتج ويضعه في منطقة مؤهلة أو غير مؤهلة ويتم نقله إلى إجراء العمل التالي بواسطة خط النقل. "

4. نظام التشغيل والتحكم: PLC + شاشة لمسة للتحكم في جميع البيانات المكتشفة.

بيئة العمل

درجة حرارة بيئة العمل: 0 ≤ 45 °C

الرطوبة: 20 ≤ 90% RH

مصدر الطاقة: 220VAC، 50Hz، 1.5KVA

الهواء المضغوط: 4 kgf/cm، التسامح: ±10%؛

مساحة التثبيت: 2000mmX1300mmX1900mm

لا منطقة مغناطيسية قوية، لا غازات ضارة في ورشة العمل

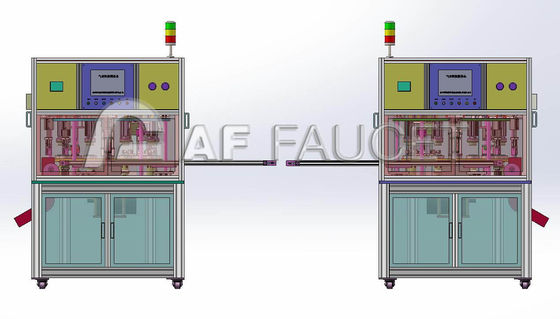

1. خط تلقائي لمراقبة جودة صمامات الصمامات (اختبار تسرب الهواء، الضيق الخ)


2. نظام التشغيل والتحكم الرئيسي

   لمراقبة إجراءات عمل خط الإنتاج بأكمله: إنتاج كل محطة عمل

   الرسم البياني لجودة الإنتاج

   إنذارات سوء التشغيل و إطلاق النار على كل وحدة و مكونات



نحن نقدم خطوط مخصصة وفقًا لمنتجات العميل ، وسرعة الإنتاج وخطة تخطيط الورشة ، يرجى الاتصال بنا للحصول على استشارة مجانية. خدمة مفتوحة المفتاح متاحة.
